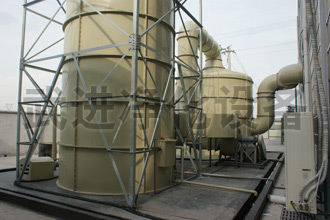

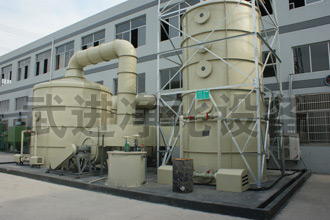

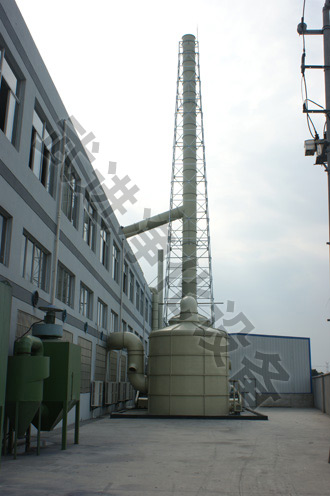

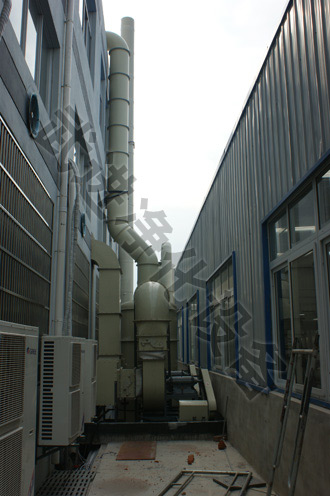

BF型玻璃钢高浓度酸雾净化塔

一、概述
　　BF型玻璃钢高浓度酸雾净化塔，是净化较高浓度的盐酸、硫酸雾及氮氧化物废气的新型净化设备，它具有净化效率高，结构紧凑、占地面积小、耐腐蚀、耐老化性能好，重量轻，便于安装、运输，管理、维修等特点。
BF型净化塔适用于化工、机械、电子、仪表等行业电镀酸洗腐蚀等酸雾废气的净化处理。

二、工作原理
　　废气由风机压入净化塔匀压室，首先进入鼓泡段进行鼓泡处理，然后通过多级填料，喷淋，喷雾处理，使气液两相充分逆向接触发生中和吸收反应，^后进入脱液器脱液处理后排入大气，经处理后的气体达到国家排放标准。

三、技术性能

废气 初始浓度 净化效率（%）
HCL ≤600mg/m3 95-99
H2SO4 ≤600mg/m3 90左右
NOx ＜3000mg/m3 80-90
吸收中和液 2-6%NaOH溶液

四、规格及技术性能

净
化
塔		 型号 3 5 7.5 10

12.5

 15 17.5 20 25 30 35 40 45 50
处理风量 3000 5000 7500 10000 12500 15000 17500 20000 25000 30000 35000 40000 45000 50000
设备阻力 180-200mmH2O(1760-1960Pa)
选
配
风
机		 型号 4A 4.5A 5A 5A 5A 6C 8C 8C 8C 8C 10C 10C 10D 10D
电机功率KW 5.5 7.5 15 15 15 15 22 22 30 37 37 37 55 55
转速r/min 2900 2900 2900 2900 2900 2240 1600

1600

 1800 1800 1250 1250 1450 1450
选配
水泵		 PF -40 -50 -50 -50 -65 -65 -65 -65 -80 -80 -80 -100 -100 -100
电机功率kw 2.2 3 3 3 5.5 5.5 5.5 5.5 7.5 7.5 7.5 11 11 11
尺
寸
表		 外径ф 1400 1600 1700 1800 1800 2000 2100 2200 2400 2600 3000 3200 3400 3600
塔高H 4600 4600 4600 4800 4800 4800 4800 4800 5000 5000 5000 5200 5200 5200
进风口ф1 400 450 500 600 650 700 730 800 900 1000 1100 1200 1300 1350
排风口ф2 400 450 500 600 650 700 730 800 900 1000 1100 1200 1300 1350
进风口高H1 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500
工作重量（kg） 1600 1800 2200 2700 2900 3200 3800 3800 4400 5000 6000 7000 7800 9500

五、外形图

六、基础图


七、尺寸表

尺寸\型号 3 5 7.5 10 12.5 15 17.5 20 25 30 35 40 45 50
A 320 320 320 360 360
B 480 480 480 530 530
C           750 830 830 950 950 900 900 1000 1000
D           2050 2300 2300 2550 2550 2550 2550 2000 2000
E           450 500 500 500 500 570 570 570 570
F           1500 2000 2000 2100 2100 2200 2200 2900 2900
R 800 900 950 1000 1000 1100 1150 1200 1300 1400 1600 1700 1800 1900
L 2020 2120 2060 2194 2194 2140 3300 2400 2500 2500 2600 2600 2800 2800
